Pompe centrifuge ★

Présentation du système et problématique

Une pompe centrifuge est un type de pompe hydraulique qui sert à fournir une énergie cinétique à un fluide (augmentation de la vitesse), ce qui permet de faire augmenter la pression.

​​​

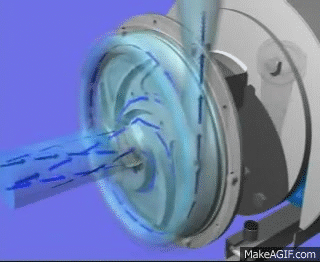

Animation d'une pompe centrifuge

Pompe centrifuge au miroir d'eau de Bordeaux

A partir de mesures effectuées sur une installation, on souhaite étudier la pompe pour déterminer son rendement.

Étude de la chaîne de puissance de la pompe centrifuge

La pompe étudiée est alimentée en 250 V. La campagne de mesures a permis de déterminer les valeurs suivantes : la pompe absorbe une puissancePabsorbeˊe=50WP_{absorbée} = 50WPabsorbeˊe​=50W, elle délivre une différence de pressionp=58,86Pap=58,86Pap=58,86Pa et un débitQ=600L.s−1Q = 600 L.s^{-1}Q=600L.s−1 .

Question 1. Identifier la nature des énergies en entrée et en sortie de la pompe. (voir Grandeurs d'effort et grandeurs de flux dans le cours)

Question 2. La fonction de la pompe est : alimenter, stocker, moduler, convertir ou transmettre ? Justifier votre réponse.

Question 3. Identifier les grandeurs de flux et d'effort en entrée (voir Grandeurs d'effort et grandeurs de flux dans le cours)

Question 4. Identifier les grandeurs de flux et d'effort en sortie.

Question 6. Rappeler la formule permettant de calculer la puissance hydraulique (à trouver dans le cours).

Question 7. Calculer la valeur de la puissance hydraulique fournie par cette pompe.

Question 8. Déterminer le rendement de cette pompe.
